PerfTop 仪表板

您可以在 PerfTop 仪表板中查看从 Performance Analyzer 派生的指标。PerfTop 仪表板是一个用于显示指标的命令行界面（CLI）。PerfTop 仪表板由三个主要元素组成：表格、折线图和条形图。使用 JSON，您可以定义一个行和列的网格，然后将元素放置在该网格内，每个元素可以跨越您指定的任意数量的行和列。

开始构建自定义仪表板的最佳方法是复制并修改 dashboards 目录中现有的 JSON 文件之一。

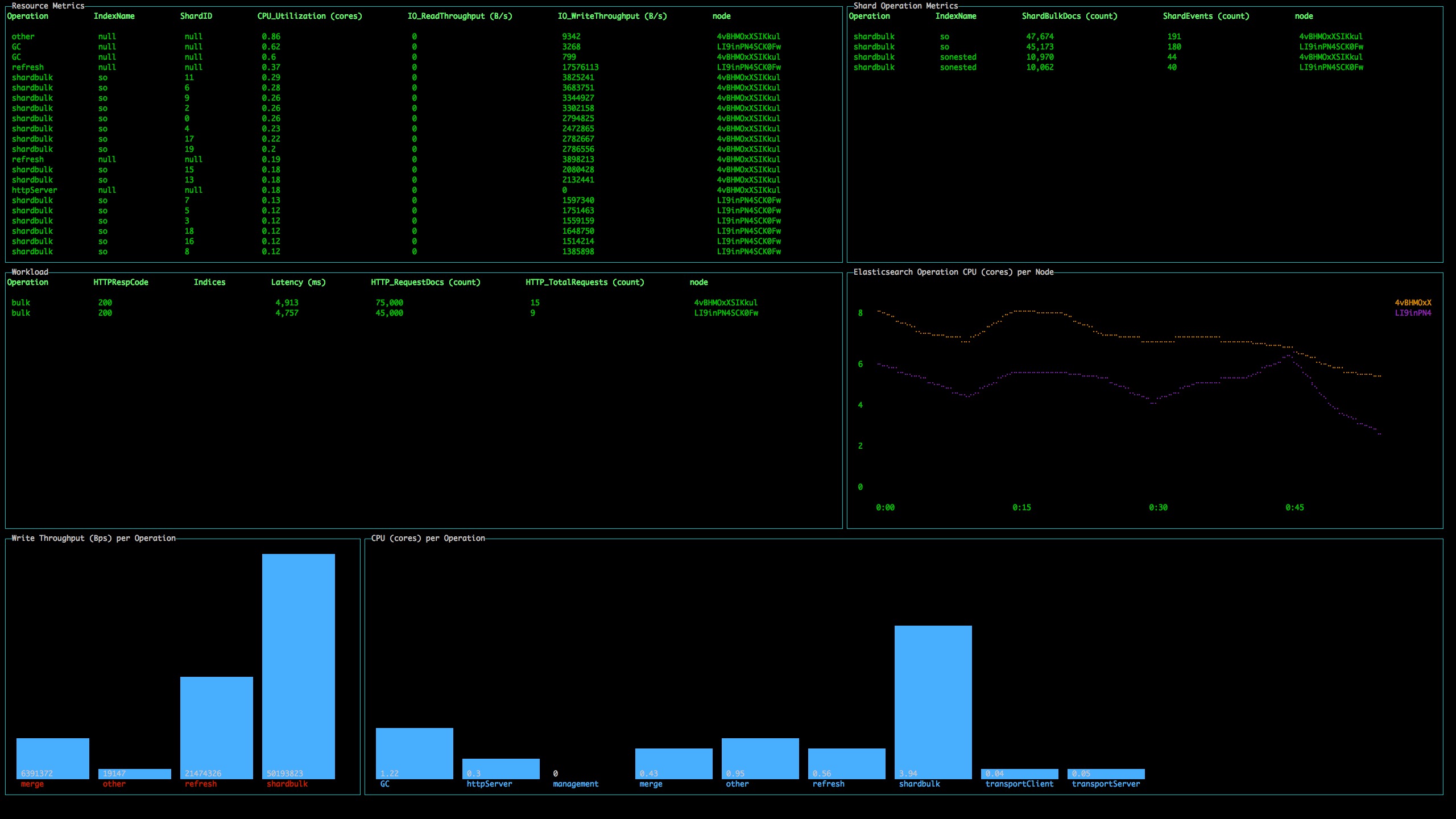

以下图片展示了一个示例仪表板。

目录

1. 元素摘要
2. 定位元素
3. 添加查询
4. 添加选项
   1. 所有元素
   2. 表格
   3. 条形图
   4. 折线图

元素摘要

• 表格按维度显示指标。例如，如果您的指标是 CPU_Utilization，维度是 ShardID，那么 PerfTop 表格会为每个节点上的每个分片显示一行。
• 条形图是针对集群聚合的，除非您将 nodeName 添加到仪表板中。请参阅所有元素的选项。
• 折线图是为每个节点聚合的。每条线代表一个节点。

定位元素

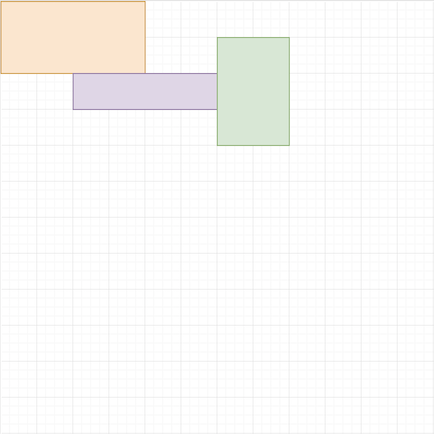

PerfTop 在网格内定位元素。例如，考虑这个 12x12 的网格。

网格的左上角代表第 0 行、第 0 列，因此这三个框的起始位置是

• 橙色：第 0 行，第 0 列
• 紫色：第 2 行，第 2 列
• 绿色：第 1 行，第 6 列

这些框跨越了多行多列。在这种情况下

• 橙色：2 行，4 列
• 紫色：1 行，4 列
• 绿色：3 行，2 列

在 JSON 形式中，我们有以下内容

{
  "gridOptions": {
    "rows": 12,
    "cols": 12
  },
  "graphs": {
    "tables": [{
        "options": {
          "gridPosition": {
            "row": 0,
            "col": 0,
            "rowSpan": 2,
            "colSpan": 4
          }
        }
      },
      {
        "options": {
          "gridPosition": {
            "row": 2,
            "col": 2,
            "rowSpan": 1,
            "colSpan": 4
          }
        }
      },
      {
        "options": {
          "gridPosition": {
            "row": 1,
            "col": 6,
            "rowSpan": 3,
            "colSpan": 2
          }
        }
      }
    ]
  }
}

然而，此时所有 JSON 所做的只是定义了三个表格的大小和位置。要用数据填充元素，您需要指定一个查询。

添加查询

查询使用与 REST API 相同的元素，只是采用 JSON 格式

{
  "queryParams": {
    "metrics": "estimated,limitConfigured",
    "aggregates": "avg,avg",
    "dimensions": "type",
    "sortBy": "estimated"
  }
}

有关可用指标的详细信息，请参阅指标参考。

添加选项

选项包括标签、颜色和刷新间隔。不同的元素类型有不同的选项。

仪表板支持 16 种 ANSI 颜色：黑色、红色、绿色、黄色、蓝色、洋红色、青色和白色。对于这些颜色的“亮”变体，请使用数字 8-15。如果您的终端支持 256 色，您还可以使用十六进制代码（例如 #6D40ED）。

所有元素

表格

条形图

折线图
